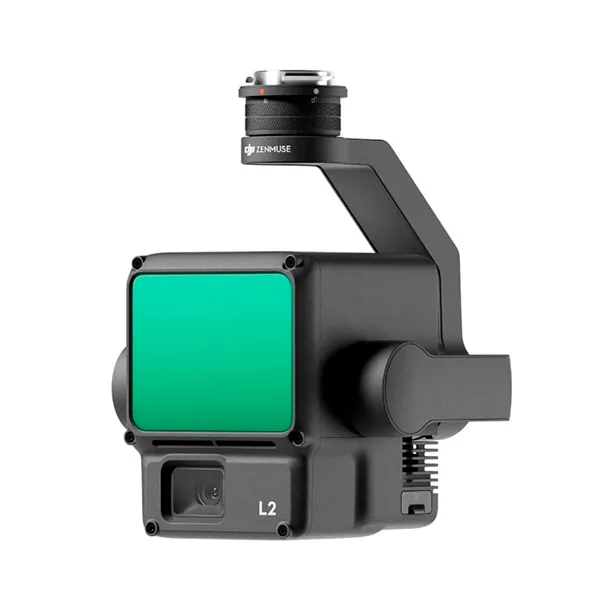

LIDAR z kamerą mapującą DJI Zenmuse L2

Obsługiwany przez wydajny sprzęt, L2 może pozwolić na precyzyjne skanowanie złożonych obiektów w większym zakresie i szybsze pozyskiwanie chmur punktów. Podczas operacji użytkownicy mogą przeglądać, odtwarzać i przetwarzać modele chmur punktów na miejscu, korzystając z raportów jakości zadań generowanych przez DJI Terra, co stanowi proste, kompleksowe rozwiązanie poprawiające ogólną wydajność. Umożliwia to użytkownikom uzyskiwanie precyzyjnych wyników w postaci chmur punktów przy jednym przetwarzaniu końcowym.

SKU: Zenmuse L2 Lidar 6941565971777

61889,00

2 in stock

2 in stock

18 People watching this product now!
  • Odbiór ze sklepu Drone-Partss

Do odebrania dzisiaj

Bezpłatnie

  • Courier delivery

Nasz kurier dostarczy pod wskazany adres

24 Godziny

17,80

  • DHL Courier delivery

Kurier GLS dostarczy pod wskazany adres

24 -48 Godziny

17,80

  • Gwarancja 2 lata
  • Bezpłatne 14-dniowe zwroty

Payment Methods:

Description

System LIDAR z kamerą mapującą DJI Zenmuse L2

Obsługiwany przez wydajny sprzęt, L2 może pozwolić na precyzyjne skanowanie złożonych obiektów w większym zakresie i szybsze pozyskiwanie chmur punktów. Podczas operacji użytkownicy mogą przeglądać, odtwarzać i przetwarzać modele chmur punktów na miejscu, korzystając z raportów jakości zadań generowanych przez DJI Terra, co stanowi proste, kompleksowe rozwiązanie poprawiające ogólną wydajność. Umożliwia to użytkownikom uzyskiwanie precyzyjnych wyników w postaci chmur punktów przy jednym przetwarzaniu końcowym.

L2 jest sprzedawane wraz z kluczem licencyjnym do TERRA pro (na 6 miesięcy) i dożywotnia licencja na cloud processing.

Zwiększenie zasięgu wykrywania o 30%

L2 może wykrywać z odległości 250 metrów przy współczynniku odbicia 10% i 100 klx oraz do 450 metrów przy współczynniku odbicia 50% i 0 klx. Typowa wysokość operacyjna sięga obecnie 120 metrów, co znacznie zwiększa bezpieczeństwo operacyjne i wydajność.

Mniejsze plamy laserowe, gęstsze chmury punktów

Dzięki zmniejszonemu rozmiarowi plamki 4×12 cm na 100 m, czyli zaledwie jednej piątej wielkości plamki L1, L2 nie tylko wykrywa mniejsze obiekty z większą liczbą szczegółów, ale może także penetrować gęstszą roślinność, generując dokładniejsze cyfrowe modele wysokości (DEM).

Obsługuje 5 zwrotów

Na obszarach gęsto porośniętych roślinnością L2 może uchwycić więcej punktów naziemnych pod liśćmi.

Efektywna szybkość chmury punktów: 240 000 punktów/s

Zarówno w trybie pojedynczego, jak i wielokrotnego powrotu, L2 może osiągnąć maksymalną szybkość emisji chmury punktów wynoszącą 240 000 punktów na sekundę, umożliwiając pozyskanie większej ilości danych chmury punktów w danym przedziale czasowym.



Dwa tryby skanowania

L2 obsługuje dwa tryby skanowania, oferując użytkownikom elastyczność w zależności od ich wymagań. W trybie powtarzalnego skanowania LiDAR L2 może uzyskać bardziej jednolite i dokładne chmury punktów, spełniając jednocześnie wymagania dotyczące precyzyjnego mapowania. W trybie skanowania jednorazowego zapewnia głębszą penetrację w celu uzyskania większej ilości informacji strukturalnych, dzięki czemu nadaje się do inspekcji linii energetycznych, pomiarów leśnych i innych scenariuszy.

Projekt oparty na ramie

Konstrukcja oparta na ramkach zapewnia efektywną szybkość transmisji danych w chmurze punktów sięgającą 100%. W połączeniu z trójosiowym gimbalem zapewnia więcej możliwości scenariuszy geodezyjnych.

4/3 CMOS, mechaniczna migawka

Rozmiar piksela został powiększony do 3,3 μm, a efektywne piksele osiągają teraz 20 MP, co skutkuje znaczną poprawą ogólnego obrazowania, a także bogatszymi szczegółami chmury punktów w rzeczywistych kolorach. Minimalny interwał zdjęć został zmniejszony do 0,7 sekundy. Kamera mapująca może mieć migawkę do 200 000 razy, co dodatkowo obniża koszty operacyjne. Gdy zbieranie chmur punktów nie jest potrzebne, kamera RGB może nadal robić zdjęcia i nagrywać filmy lub zbierać obrazy do mapowania światła widzialnego.



Zawartość zestawu:

  • Zenmuse L2
  • Karta pamięci microSD 128GB
  • Osłona obiektywu
  • Ściereczka do czyszczenia obiektywu
  • Walizka transportowa
OGÓLNE
Nazwa produktu Zenmuse L2
Wymiary 155×128×176 mm
Masa 905±5 g
Moc 28 W (nominalna)
58 W (maksymalna)
Stopień ochrony IP IP54
Kompatybilne drony Matrice 300 RTK (wymaga aparatury DJI RC Plus)
Matrice 350 RTK
Temperatura przechowywania -20° do 60°C
PARAMETRY SYSTEMOWE
Zasięg detekcji 450m przy współczynniku odbicia 50% i 0 klx
250m przy współczynniku odbicia 10% i 100 klx
Zakres próbkowania chmury punktów Pojedynczy powrót wiązki: max. 240,000 pts/s
Wielokrotny powrót wiązki: max. 1,200,000 pts/s
Dokładność systemu Poziomo: 5 cm @ 150 m
Pionowo: 4 cm @ 150 m
Przypisywanie kolorów chmury punktów Współczynnik odbicia, wysokość, odległość, RGB
LiDAR
Dokładność pomiaru (RMS 1σ) 2 cm @ 150 m
Maksymalna ilość powrotów wiązki lasera 5
Tryby skanowania Bez powtórzeń (Non-repetitive), Liniowy (Repetitive)
FOV Tryb skanowania liniowego (repetitive): Poziomo 70°, Pionowo 3°
Tryb skanowania bez powtórzeń (non-repetitive): Poziomo 70°, Pionowo 75°
Minimalny zasięg detekcji 3 m
Dywergencja wiązki laserowej Poziomo 0.2 mrad, Pionowo 0.6 mrad
Długość fali wiązki lasera 905 nm
Rozmiar plamki lasera Poziomo 4 cm, Pionowo 12 cm @ 100 m (FWHM)
Częstotliwość emisji impulsu lasera 240 kHz
Poziom bezpieczeństwa lasera Class 1 (IEC 60825-1:2014)
Dopuszczalny limit emisji (AEL) 233.59 nJ
Referencyjna wartość otwarcia przysłony Efektywna przysłona: 23.85 mm (odpowiednik okręgu)
Maksymalna moc emisji impulsu laserowego w ciągu 5 nanosekund 46.718 W
INERCYJNY SYSTEM NAWIGACYJNY
Częstotliwość aktualizacji IMU 200 Hz
Zakres wskazań akcelerometru ±6 g
Zakres wskazań czujnika prędkości kątowej ±300 dps
Dokładność w osi Yaw (RMS 1σ) W czasie rzeczywistym: 0.2°, W przetwarzaniu końcowym: 0.05°
Dokładność w osi Pitch/Roll (RMS 1σ) W czasie rzeczywistym: 0.05°, W przetwarzaniu końcowym: 0.025°
Dokładność pozycjonowania w poziomie RTK FIX: 1 cm + 1 ppm
Dokładność pozycjonowania w pionie RTK FIX: 1.5 cm + 1 ppm
KAMERA MAPUJĄCA RGB
Sensor 4/3 CMOS, Efektywna liczba pikseli: 20 MP
Obiektyw FOV: 84°
Ekwiwalent formatu: 24 mm
Przysłona: f/2.8-f/11
Odległość ogniskowania: 1 m to ∞ (z autofocusem)
Czas otwarcia migawki Mechaniczna migawka: 2-1/2000 s
Elektroniczna migawka: 2-1/8000 s
Ilość cykli pracy przysłony 200000
Rozmiar zdjęcia 5280×3956 (4:3)
Tryby wykonywania zdjęć Pojedyncze zdjęcie: 20 MP
Samowyzwalacz: 20 MP
JPEG interwał czasowy: 0.7/1/2/3/5/7/10/15/20/30/60 s
RAW/JPEG + RAW interwał czasowy: 2/3/5/7/10/15/20/30/60 s
Kodek i rozdzielczość wideo H.264
4K: 3840×2160@30fps
FHD: 1920×1080 @30fps
ISO Wideo: 100-6400
Zdjęcie: 100-6400
Szybkość transmisji wideo (bitrate) 4K: 85Mbps
FHD: 30 Mbps
Obsługiwany system plików exFAT
Format zdjęć JPEG/DNG (RAW)
Format wideo MP4 (MPEG-4 AVC/H.264)
GIMBAL
System stabilizacji 3-osiowy (tilt, roll, pan)
Zakres wibracji kątowych 0.01°
Mocowanie Odłączany DJI SKYPORT
Zakres mechaniczny Oś Tilt: -143° do +43°
Oś Pan: ±105°
Dostępny zakres kontroli Oś Tilt: -120° do +30°
Oś Pan: ±90°
Tryb pracy Follow/Free/Re-center
PRZECHOWYWANIE DANYCH
Przechowywanie surowych danych Zdjęcie/IMU/Chmura punktów/GNSS/Pliki kalibracyjne
Przechowywanie danych chmury punktów Przechowywanie danych modelowania w czasie rzeczywistym
Obsługiwane kary pamięci microSD microSD: Prędkość zapisu sekwencyjnego 50 MB/s lub wyższa i klasa szybkości UHS-I Speed Grade 3 lub wyższa; Maksymalna pojemność: 256 GB. Należy używać zalecanych kart microSD.
Zalecane karty pamięci microSD Lexar 1066x 64GB U3 A2 V30 microSDXC
Lexar 1066x 128GB U3 A2 V30 microSDXC
Kingston Canvas Go! Plus 128GB U3 A2 V30 microSDXC
Lexar 1066x 256GB U3 A2 V30 microSDXC
PRZETWARZANIE KOŃCOWE
Sugerowane oprogramowanie DJI Terra
Format danych DJI Terra obsługuje eksportowanie modeli chmur punktów w następujących formatach:
PNTS/LAS/PLY/PCD/S3MB
